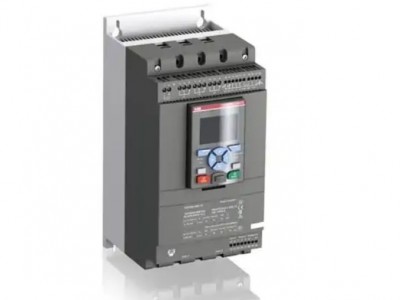

ABB软启动器--PSR16-600-70--PSR系列

ABB软启动器详细介绍

软启动器工作原理软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间，这种电路如三相全控桥式整流电路。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到最闸管全导通，电动机工作在额定电压的机械待性上，实现平滑启动，降低启动电流，避免启动过流跳闸，待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染，软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击，软启动器的选用，ABB软启动器/通用型软启动器/紧凑型软启动器。

  ABB软启动器尺寸小巧、崭新魅力的设计，是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，可以实现现场总线控制，易于设定、调试，它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能，所有界限均在前面，减少了安装时间，降低了维护成本。
